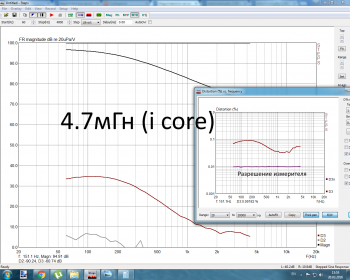

Поехали.... при тесте 14 вольтами действующщего значенимя синуса (50 вт х 4 Ом я протестил 3 вида катушек) 6 мГн х 3.5 Ом (без сердечника) 4.7 мГн х 1.2 Ом с I сердечником и 8.5 мГн х1.2 Ома на ней же, замкнув её вторым сердечником с зазором 2х1мм (2мм) увеличив тем самым её индуктивность в 2 раза на том же количестве витков.... Начну с того что провод 0.4 мм и сечение магнитопровода 2.5 кв см - это не совсем то что нужно для катушки НЧ фильтра. С другой стороны "это барахло" гораздо легче перегрузить, что нам и нужно. Всё кроме 3 гармоники лежит очень низко. По этому с ней и выкладываю графики
Разрешение измерительного тракта в этом режиме 0,01% или - 80 дб. Из за набора резисторов мощностью 60 вт с которых снимались показания, они тоже вносят 3 гармонику (более низкие лежат ниже - 100дб или лучше 0.001%) Но этого оказалось предостаточно для первого теста т.к разрешение на порядок лучше
рост искажений выше 1 кГц для этого порядка катушек - это ухудшение разрешения измерительного тракта ( когда на резисторе мало падает напряжения ) С ростом частоты больше падает на катушке. Думаю ясно.... По этому адекват до 1 кГц.
Вывод...
1)Металл вносит 3 гармонику (обычные катушки - нет)... Резисторы ТОЖЕ вносят 3 гармонику которая растёт пропорционально мощности. Чем больше использование сердечника,(магнитная индукция) тем выше 3 гармошка....
2)увеличения сечения сердечника для I core увеличивает линейность за счет того что катушка той же индуктивности будет содержать меньше витков и создаст меньшую токовую напряженность, соответственно и уровень магнитной индукции
3)Увеличение сечения сердечника для катушки с зазором тоже будет улучшением линейности за счет того что катушка будет содержать меньше витков т.е создаст меньше магнитной индукции при той же индуктивности и том же токе.
4)Зазор это компромисс между линейностью и индуктивностью.... Думаю если динамик искажает на уровне - 55 дб, то катушка должна партачить чуть меньше, но никак не больше.
5) с ростом частоты 3 гармоника падает. Вот это приятно.
Разрешение измерительного тракта в этом режиме 0,01% или - 80 дб. Из за набора резисторов мощностью 60 вт с которых снимались показания, они тоже вносят 3 гармонику (более низкие лежат ниже - 100дб или лучше 0.001%) Но этого оказалось предостаточно для первого теста т.к разрешение на порядок лучше
рост искажений выше 1 кГц для этого порядка катушек - это ухудшение разрешения измерительного тракта ( когда на резисторе мало падает напряжения ) С ростом частоты больше падает на катушке. Думаю ясно.... По этому адекват до 1 кГц.
Вывод...
1)Металл вносит 3 гармонику (обычные катушки - нет)... Резисторы ТОЖЕ вносят 3 гармонику которая растёт пропорционально мощности. Чем больше использование сердечника,(магнитная индукция) тем выше 3 гармошка....
2)увеличения сечения сердечника для I core увеличивает линейность за счет того что катушка той же индуктивности будет содержать меньше витков и создаст меньшую токовую напряженность, соответственно и уровень магнитной индукции
3)Увеличение сечения сердечника для катушки с зазором тоже будет улучшением линейности за счет того что катушка будет содержать меньше витков т.е создаст меньше магнитной индукции при той же индуктивности и том же токе.
4)Зазор это компромисс между линейностью и индуктивностью.... Думаю если динамик искажает на уровне - 55 дб, то катушка должна партачить чуть меньше, но никак не больше.
5) с ростом частоты 3 гармоника падает. Вот это приятно.
