Решил запилить небольшой опросик-угадайку, в свете моих с Виктором обсуждений на вегалабе, в результате которого родилось словосочитание "волшебный ОУ".

Вводные данные:
Сам усилитель инвертирующий, G=-1
Усилитель собран по примитивнейшей схеме, где выходным каскадом является пачка запаралеленных LM6172 G=+1
На входе перед запаралелеными 6172 стоит некоторый ОУ который охватывает это все хозяйство ОС. Т.к. у LM6172 G=+1, понятное дето что у входного ОУ на выходе амлитуда сигнала на выходе присутствует в полный рост.

Условия измерений:
Частоты 1kHz, 10kHz, 19kHz и смесь 19.5kHz+20.5kHz

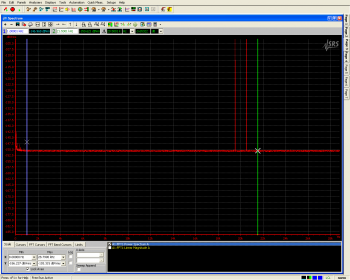

амплитуды +6dBVrms (2Vrms) для чистых тонов и 0dBVrms(1Vrms) для каждого в случае смеси. Уровни на графике абсолютные, т.е. для переходы к dBc надо вычесть(поделит на) амплитуду основного тона. К примеру, на 1кГц вторая гармоника находится на уровне около -155dBc
Нагрузка 36Ohm

Спектры для 4Vrms чуть ниже

Для 6Vrms сдесь - http://www.audio-perfection.com/forum/sh...1#pid27621
Для 8Vrms сдесь - http://www.audio-perfection.com/forum/sh...3#pid27623

А теперь, внимаение, вопрос - что это за ОУ (U1)? :)

NB Я, ессно, голосую за волшебный :)

Упрощенная схема:
(выход в данном случае работает в классе В)

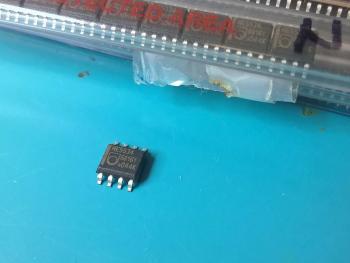

Голосование закончено. Добавил фото подопытного.

[dekko]

ещё бы спектры "близко к клипу" :))

[БендеровецЪ]

Все будет :)

Условия измерений:
Частоты 1kHz, 10kHz, 19kHz и смесь 19.5kHz+20.5kHz
амплитуды +12dBVrms (4Vrms) для чистых тонов и +6dBVrms(2Vrms) для каждого в случае смеси. Уровни на графике абсолютные, т.е. для переходы к dBc надо вычесть(поделит на) амплитуду основного тона. К примеру, на 1кГц вторая гармоника находится на уровне около -150dBc
Нагрузка 36Ohm

Для 6Vrms выложу уже завтра

[dekko]

будем ждать :)) Спасибо!

[mellowman]

я угадал самый популярный ответ :)

[EDWARD]

Ах, Сергей, любите Вы загадки загадывать )))

Кароче, в схватке композитов и классов А победит композит в классе А :)
Одна OPA211 (без Иванов) работающая на пачку LM6172 "у классе а".

А, может, с Иваном )))

Проголосовал за OPA211/1611

[БендеровецЪ]

Никаких Иванов, ОУ как он есть :)

[БендеровецЪ]

Добавил спектров выше http://www.audio-perfection.com/forum/sh...5#pid27575

[nazar]

что это за ОУ? :)

типа только один особенный ОУ может такое выдать :)

[wired]

типа только один особенный ОУ может такое выдать :)

уолшебньій же-ж

[БендеровецЪ]

Я вобще хотел больше вариантов дать, но 10 максимум

[БендеровецЪ]

Что-бы приблизительно было понятно о чем идеть речь. Угадать надо U1. Выходные ОУ - LM6172

[nazar]

Аа так тут варианты есть, ну попробую угадать какой из нескольких...

[БендеровецЪ]

6Vrms на какой нагрузке делать?

[dekko]

на той же :) и можно 9 Vrms? :) пытать так пытать!

[EDWARD]

6Vrms на какой нагрузке делать?

из тех, что есть у меня:
creative aurvana live - 32Ом
Audio-Technica ATH-A900 - 40Ом

[БендеровецЪ]

А какие из них переживут 6Vrms? :)

[БендеровецЪ]

Када карты вскрывать, в пт вечером?

[nazar]

Зачем так долго ждать?)
Жаль что только один вариант ответа в голосовалке

[begemot]

Да, тут в принципе несколько кандидатов. А какое кстати питание?
