RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
MikeF - 10-06-2016
Я бы резистор разделил на два а после них, на первичку, поставил бы кондерчик допустим 1 мкФ класса X2 или другой подходящий по напряжению пленочник.
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
nazar - 10-06-2016
он там и нарисован
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
MikeF - 10-06-2016
Ну значит только резисторы осталось впилить :)
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
bend - 10-07-2016
Добрый вечер всем! Возможно вопросы уже звучали, но я их в ветке не нашёл, поэтому задам.
Все (многие) твердят про вырезы земляного полигона над (под) инвертирующая входом пугая 2пФ (кстати, такой паразитной емкости надо постараться добиться). А тут стоит с1 в 1000пФ. Он не на что не влияет?
Ещё, немного непонятно почтил именно такой вид обратной связи выбрал автор (в точку суммирования сходится не два, а больше пинов), но на фото 1000пФ это уже значения не имеет.
Вопрос без наездов и "подковырок". Просто я считаю вначале надо вникнуть, а потом делать или не делать.
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
begemot - 10-07-2016
bend Написал:Он не на что не влияет?
Ещё как влияет. Это определяется выбранной схемой компенсации, не надо забывать про R2C2.
Иногда с этой ёмкостью желательно включать последовательно резистор. Номинал выбирается исходя из требований к стабильности. Возможно он просто получился достаточно маленьким.
Ничего страшного в ёмкости монтажа 2pF здесь есесьно нет. Кстати, входная ёмкость самого ОУ очень часто сравнима с 2pF или больше. А получить ёмкость монтажа 2pF надо ещё суметь.
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
bend - 10-07-2016
Полигон 12*40мм на ФР 1мм толщиной около 0,3пФ емкости с полигоном под ним.
Спасибо за ответ, как то меня пугает именно такой вид коррекции
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
wired - 10-08-2016
даже не знаю, кетайцьі накосячили с платами....
а посему
может таки "покращену" плату уже делать?
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
nazar - 10-09-2016
bend Написал:Все (многие) твердят про вырезы земляного полигона над (под) инвертирующая входом пугая 2пФ
Наверное вы что-то попутали и имеете ввиду ТОС в неинвертирующем включении.
bend Написал:А тут стоит с1 в 1000пФ. Он не на что не влияет?
конечно влияет, это один из двух кондов коррекции/ФНЧ
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
bend - 10-10-2016
Да, разорался, спасибо!
Ещё вопрос - не сказывается ли негативно на помехозащищенность большее кол-во сходящихся в точку суммирования компонентов?
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
nazar - 10-10-2016
На помехозащищенность такая коррекция как раз сказывается оооооочень позитивно
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
bend - 10-10-2016
Хм...логично)
Спасибо за ответы.
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
s3t - 10-10-2016
Ага, именно поэтому так выглядит символ антенны:
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
wired - 10-10-2016
как куриная лапка
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
wired - 10-10-2016
или земля звездой
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик&q... -
harry`sson - 10-12-2016
Я так понял использовать гнездо для наушников у которого общий контакт контачит с корпусом нельзя? Корпус металлический, заземлён.
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
wired - 10-12-2016
ессесено
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
harry`sson - 10-13-2016
Форумчане, столкнулся с проблемой: при подключении низкоомных наушников слышен едва различимый фон 100 Гц. При использовании наушников с импедансом 300 Ом подобного не наблюдается
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик" -
nazar - 10-15-2016
Дорисовал схему по заявках
http://www.digikey.com/schemeit/embed/#2fb4
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик&q... -
BesPav - 10-15-2016
(10-15-2016, 01:01 PM)nazar Написал: Дорисовал схему по заявках http://www.digikey.com/schemeit/embed/#2fb4
Спасибо, Назар!

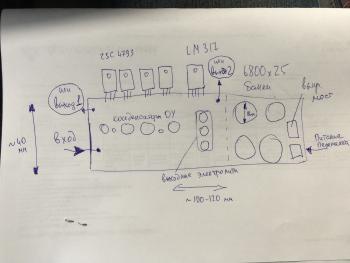

А можно еще плату как-то так:
Крепится перпендикулярно боковому радиатору.
Или загнуть транзисторы под плату и крепить плату параллельно радиатору.
RE: Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик&q... -
BesPav - 10-15-2016
Или вот так:
