Ну в общем был резистор в банке с водой :) Теперь простейший стаб. тока на мосфете и операционние с радиатором от процессора, гдето выше 100Вт. Уже неплохо но только I-const. недавно нашел STM32 купленный в пошлом году. Т.к. я их не разу пальцем не тыкал по вот попробовал , прикрутил AD1115 - работает ... Затем поигрался с хардварным PWM и понял время установки напряжения и генерируемый шум немного в разных сторонах. привинтил MCP4726.
Итак ... Аналоговая часть. Вариант обратной связи через контроллер я побоялся делать. Может быть потом ...
Базовая схема отсюда:
( ELECTRONIC LOADS Agilent Technologies Model 6060B and 6063B )

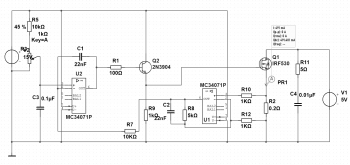

Принципиальная отсюда:
Результат:
Проблема:
Результат собран на макете, вроде не жужжит. НО: нужны огромные конденсаторы ( C1 C2) чтобы не жужжало. Я не до конца понял оригинальную .... Т.е. нужна помощь клуба .... Я думаю будет: 100В 5А 100W на 1 модуль. С усилителя тока 5В == 5А. (100W - есть эффекивные радиаторы на 150W) Возможно лучше IRFP250 ...
есть ли смысл (наверно есть ) - запитать меандром и посмотреть отклик .. ?
В качестве нагрузки у меня HP 6622A
Итак ... Аналоговая часть. Вариант обратной связи через контроллер я побоялся делать. Может быть потом ...
Базовая схема отсюда:
( ELECTRONIC LOADS Agilent Technologies Model 6060B and 6063B )
Принципиальная отсюда:
Результат:
Проблема:
Результат собран на макете, вроде не жужжит. НО: нужны огромные конденсаторы ( C1 C2) чтобы не жужжало. Я не до конца понял оригинальную .... Т.е. нужна помощь клуба .... Я думаю будет: 100В 5А 100W на 1 модуль. С усилителя тока 5В == 5А. (100W - есть эффекивные радиаторы на 150W) Возможно лучше IRFP250 ...
есть ли смысл (наверно есть ) - запитать меандром и посмотреть отклик .. ?
В качестве нагрузки у меня HP 6622A
