10-31-2016, 06:26 AM
Сделал щупец под пайку из найденного кабеля, резистор 51 Ом внедрил внутрь, на конец кабеля, прикрыл экраном, как будто он часть центральной жилы. Думаю более чем достаточно, однако на мелкие сигналы это не произвело решающего влияния, без всяких доп. мер вроде внутреннего ограничения полосы на 20 мег, режима хайрез или усреднения всё равно месиво практически одинаковое - подано ли питание на плату или нет :)

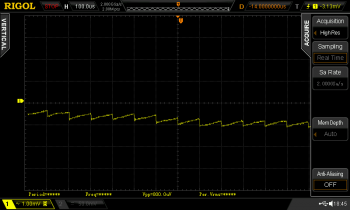

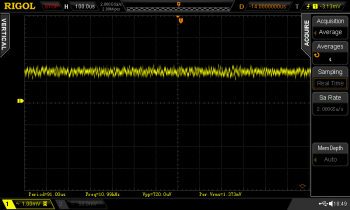

Таким образом удалось таки увидеть пилу на выходе детектора и просто шум после интегратора. Также прикладываю осциллограмму напряжения на оптроне, на выходе инвертора при этом 2,01В, на входе 2,07В. R2 и R10 у меня 21к. Как можно видеть сопротивление оптрона далеко не 100 Ом, а ток то 3,3 мА... Ну и напряжения на оптроне и R1 различаются более чем в 1,5 раза.
Вообщем на возбуд это как-то не похоже, так что придется искать другие причины.
Таким образом удалось таки увидеть пилу на выходе детектора и просто шум после интегратора. Также прикладываю осциллограмму напряжения на оптроне, на выходе инвертора при этом 2,01В, на входе 2,07В. R2 и R10 у меня 21к. Как можно видеть сопротивление оптрона далеко не 100 Ом, а ток то 3,3 мА... Ну и напряжения на оптроне и R1 различаются более чем в 1,5 раза.
Вообщем на возбуд это как-то не похоже, так что придется искать другие причины.
