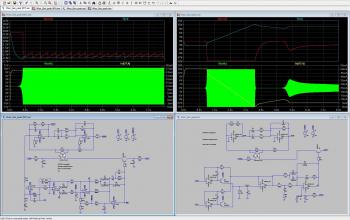

Решил тут неспеша собрать генератор, с учётом своих потребностей. Основная часть схемы будет как в аттаче, без композита, но на два диапазона (1кГц и 20кГц) и с миниатюрным реле для переключения диапазонов, поэтому питание снизил до 12В. Корпус пока планирую из жести вырезать, выпрямленное питание (БП уже есть) подавать по телефонному кабелю на телефонный же разъём RJ11.
Первая проблема - не генерится синус. Вернее сигнал присутствует, но ограничение амплитуды на уровне 2в не наступает.
Может взгляд замылился, может ещё что, но ошибок на первый взгляд нет. Гляньте, кому не лень, плиз.
