Народный генератор с ультра низкими искажениями. Простенько и со вкусом
begemot Написал:
wired Написал:под 6,3
Это как минимум.

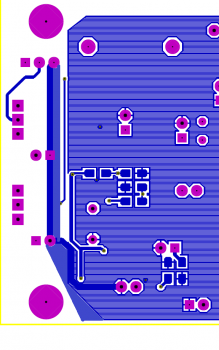

Вообще я бы сделал поприличней ввод земли. Там всего пару миллиметров заливки. Слева снизу.
По моему не стоит стесняться. И с землёй кондюков на выходе 317
кондьі 6,3мм перенес пару тройку елементов нормально разместил РЦА и тумблер с учетом их габартов


Файлы вложений Эскизы(ов)


.pdf   POPulus_ASG_c.PDF (Размер: 1.3 MB / Загрузок: 10)
