Простой и с отличной повторяемостью усилитель для наушников Project "П'єцик"
[Изображение: 1.-Andrij-Artym-640x480.jpg]

В общем предгалаю схему высококачественного (уровня лучше Dark Star и beta22) но в тоже время дешевого и легко повторяемого радиолюбителями усилителя для наушников в классе А.

Единственное относительно труднодоставаемое в глубинке это C8-C10 они должны быть обязательно 330u-390u Nichicon FPCAP 25V например RNU1E331 или Nichicon ES 25V подходящей емкости (1шт на 1000мкф например), и выходной синфазник Murata 78602/1MC.

Переменный резистор регулятора громкости с линейной характеристикой, так как такие резисторы обладают на порядок лучшим звучанием чем аналогичные(тойже серии) но с логарифмической зависимостью. Усилитель инвертирующий, так как только инвертирующее включение допустимо при высококачественном звуковоспроизведении.
Но инвертирующее включение обладает малым входным сопротивлением и при подключении регулятора громкости с логарифмической зависимостью данная зависимость очень сильно изменяется, поэтому приходится ставить между регулятором и усилителем в инвертирующем включении буфер с высоким входным импедансом, стандартно ОУ в неинвертирующем включении что в свою очередь приводит к не очень хорошему результирующему качеству и бессмысленности применения инвертирующего включения для усилителя.
В данном устройстве применение регулятора громкости с линейной характеристикой и инвертирующего усилителя с входным сопротивлением в 5 раз меньше регулятора громкости одним махом убивает трех зайцев - используется и переменный резистор с лучшим качеством, и инвертирующее включение усилителя и результирующая зависимость от угла поворота движка переменного резистора получается логарифмической. (притом точность логарифма выше чем у потенциометров с логарифмической зависимостью)

Защита от постоянки "встроенная". Ток нагрузки не течет через БП(стабильное потребление тока от БП). Стабильная работа на любую реальную нагрузку. Развести ПП под данное устройство сможет каждый, особенных требований нет.

Мощности усилителя достаточно для развития звукового давления 120db на Audeze LCD-3, Sennheiser HD 800 (можно увеличить Ку до -3), для получения такого же давления на Abyss 1266 нужно увеличить Ку до -5, поднять напряжение питания до +-15в и ток покоя до 0,3...0,35А.

Конденсаторы С11, С12 в питании ОУ должны иметь ESR ~0,1...0,3ohm.
С1,С2,С3,С5,С6,С18 - NP0
R1,R3,R5,R9 - тонкопленка, в случае применения в качестве регулятора громкости аттенюатор Никитина номинал этих резисторов должен быть 10к

ОУ тут можно применять любые одинарные с соответствующим результатом, для любителей низкого Кг рекомендуется AD8067.

Трансформатор мощностью 12-20Вт 2*15В. Минимальное напряжение на входе ЛМ317 14В при 220В в сети что обеспечит работоспособность в диапазоне 220В+-10%.

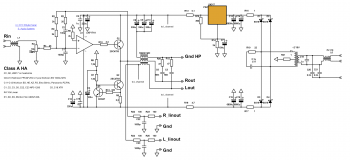

Схема усилителя
    © 2010 s-audio.systems


ПП
.pdf  class_a_ha_2pcb.pdf (Размер: 854.37 Кб / Загрузок: 88688) © 2016 wired

фото © 2016 wired

All articles, schematics, ideas etc. for DIY use only, completely or partially may not be copied, reproduced or published elsewhere without author’s permission.


Прикрепления Изображения


"Прямо или косвенно, но все вопросы, связанные со звуком, должны решаться ухом как органом слуха: оспаривать заключения, которые даются ухом уже не приходится" лорд Рэлей (Дж. У. Стретт)
(Последний раз сообщение было отредактировано 07-03-2017 в 08:32 PM, отредактировал пользователь Nick.)
01-20-2016 06:13 AM
Вебсайт Найти все сообщения
6 пользователя сказали спасибо nazar за это сообщение:
burnway (01-20-2016), russ3000 (01-20-2016), Сергей Кор (01-20-2016), EDWARD (01-24-2016), agt_I (03-11-2016), Go_Blin (06-22-2016)
burnway Не на форуме
Senior Member
****

Сообщений: 717
Сказал спасибо: 494
Поблагодарили: 20
У нас с: Aug 2014
Сообщение: #2
RE: Простой и с отличной повторяемостью усилитель для наушников
Можно для чайников главные отличия от 5534HA СlassA v1.3 ?

художник творит для тех, кто имеет похожую/близкую конструкцию мозга, позволяющую воспринимать созданное
01-20-2016 08:23 AM
Найти все сообщения
shkal Не на форуме
Senior Member
****

Сообщений: 400
Сказал спасибо: 7
Поблагодарили: 48
У нас с: Jun 2014
Сообщение: #3
RE: Простой и с отличной повторяемостью усилитель для наушников
А сколько ток покоя выходного повторителя?
01-20-2016 08:55 AM
Найти все сообщения
begemot Не на форуме
Posting Freak
*****

Сообщений: 3,240
Сказал спасибо: 197
Поблагодарили: 560
У нас с: Mar 2014
Сообщение: #4
RE: Простой и с отличной повторяемостью усилитель для наушников
shkal писал(а):ток покоя выходного повторителя
Судя по номиналам в схеме -200-220мА

Nobody Is Perfect
01-20-2016 09:18 AM
Найти все сообщения
begemot Не на форуме
Posting Freak
*****

Сообщений: 3,240
Сказал спасибо: 197
Поблагодарили: 560
У нас с: Mar 2014
Сообщение: #5
RE: Простой и с отличной повторяемостью усилитель для наушников
burnway писал(а):главные отличия от 5534HA
Тем что кроме электролитов теперь надо будет "отслушивать" синфазник. Rofl

Nobody Is Perfect
01-20-2016 09:21 AM
Найти все сообщения
nazar Не на форуме
Posting Freak
*****

Сообщений: 2,515
Сказал спасибо: 204
Поблагодарили: 643
У нас с: Apr 2014
Сообщение: #6
RE: Простой и с отличной повторяемостью усилитель для наушников
А шо он звучитс?)

"Прямо или косвенно, но все вопросы, связанные со звуком, должны решаться ухом как органом слуха: оспаривать заключения, которые даются ухом уже не приходится" лорд Рэлей (Дж. У. Стретт)
01-20-2016 09:23 AM
Вебсайт Найти все сообщения
1 пользователь сказал спасибо nazar за это сообщение:
dmkbox (09-18-2016)
nazar Не на форуме
Posting Freak
*****

Сообщений: 2,515
Сказал спасибо: 204
Поблагодарили: 643
У нас с: Apr 2014
Сообщение: #7
RE: Простой и с отличной повторяемостью усилитель для наушников
burnway писал(а):Можно для чайников главные отличия от 5534HA СlassA v1.3 ?
главные в чем?
Этот дешевле, лучше, повторить может любой радиолюбитель безпроблемно.

"Прямо или косвенно, но все вопросы, связанные со звуком, должны решаться ухом как органом слуха: оспаривать заключения, которые даются ухом уже не приходится" лорд Рэлей (Дж. У. Стретт)
01-20-2016 09:29 AM
Вебсайт Найти все сообщения
begemot Не на форуме
Posting Freak
*****

Сообщений: 3,240
Сказал спасибо: 197
Поблагодарили: 560
У нас с: Mar 2014
Сообщение: #8
RE: Простой и с отличной повторяемостью усилитель для наушников
nazar писал(а):А шо он звучитс?)
Сморя какой, иногда-ещё как.
Кстати, а полярность ОУ-это секретная фича?

Nobody Is Perfect
01-20-2016 09:29 AM
Найти все сообщения
nazar Не на форуме
Posting Freak
*****

Сообщений: 2,515
Сказал спасибо: 204
Поблагодарили: 643
У нас с: Apr 2014
Сообщение: #9
RE: Простой и с отличной повторяемостью усилитель для наушников
begemot писал(а):Сморя какой, иногда-ещё как
поподробней
begemot писал(а):Кстати, а полярность ОУ-это секретная фича?
поправил. Собсно рещил schemeit попробовать, непонравилось, невозможно свои макросі делать.

"Прямо или косвенно, но все вопросы, связанные со звуком, должны решаться ухом как органом слуха: оспаривать заключения, которые даются ухом уже не приходится" лорд Рэлей (Дж. У. Стретт)
01-20-2016 09:33 AM
Вебсайт Найти все сообщения
burnway Не на форуме
Senior Member
****

Сообщений: 717
Сказал спасибо: 494
Поблагодарили: 20
У нас с: Aug 2014
Сообщение: #10
RE: Простой и с отличной повторяемостью усилитель для наушников
nazar писал(а):
burnway писал(а):Можно для чайников главные отличия от 5534HA СlassA v1.3 ?
главные в чем?
Этот дешевле, лучше, повторить может любой радиолюбитель безпроблемно.
не пойму где здесь http://i.imgur.com/tPTvHz1.png "сигнальный контур", расположение FPCAP тож не пойму.
нужно будет в симуляторе смотреть Blush

художник творит для тех, кто имеет похожую/близкую конструкцию мозга, позволяющую воспринимать созданное
01-20-2016 10:09 AM
Найти все сообщения
nazar Не на форуме
Posting Freak
*****

Сообщений: 2,515
Сказал спасибо: 204
Поблагодарили: 643
У нас с: Apr 2014
Сообщение: #11
RE: Простой и с отличной повторяемостью усилитель для наушников
Ток ГСТ течет через верхний транзистор и нагрузку, верхний транзистор определяет куда больше ток потечет в нагрузку или через него.

"Прямо или косвенно, но все вопросы, связанные со звуком, должны решаться ухом как органом слуха: оспаривать заключения, которые даются ухом уже не приходится" лорд Рэлей (Дж. У. Стретт)
01-20-2016 10:58 AM
Вебсайт Найти все сообщения
1 пользователь сказал спасибо nazar за это сообщение:
burnway (01-20-2016)
begemot Не на форуме
Posting Freak
*****

Сообщений: 3,240
Сказал спасибо: 197
Поблагодарили: 560
У нас с: Mar 2014
Сообщение: #12
RE: Простой и с отличной повторяемостью усилитель для наушников
nazar писал(а):невозможно свои макросі делать
Что ты имеешь ввиду? Он не позволяет свои компоненты рисовать?

Nobody Is Perfect
01-20-2016 11:00 AM
Найти все сообщения
nazar Не на форуме
Posting Freak
*****

Сообщений: 2,515
Сказал спасибо: 204
Поблагодарили: 643
У нас с: Apr 2014
Сообщение: #13
RE: Простой и с отличной повторяемостью усилитель для наушников
Ага, или я не нашел как

"Прямо или косвенно, но все вопросы, связанные со звуком, должны решаться ухом как органом слуха: оспаривать заключения, которые даются ухом уже не приходится" лорд Рэлей (Дж. У. Стретт)
01-20-2016 11:10 AM
Вебсайт Найти все сообщения
burnway Не на форуме
Senior Member
****

Сообщений: 717
Сказал спасибо: 494
Поблагодарили: 20
У нас с: Aug 2014
Сообщение: #14
RE: Простой и с отличной повторяемостью усилитель для наушников
nazar писал(а):Ток ГСТ течет через верхний транзистор и нагрузку, верхний транзистор определяет куда больше ток потечет в нагрузку или через него.
верхний транзистор || нагрузке включен жеш.
3x330uF - они же по сути разделительные конды, хватает такой ёмоксти чтобы бас не срезался ?
элконд-усилитель :)

художник творит для тех, кто имеет похожую/близкую конструкцию мозга, позволяющую воспринимать созданное
01-20-2016 12:55 PM
Найти все сообщения
burnway Не на форуме
Senior Member
****

Сообщений: 717
Сказал спасибо: 494
Поблагодарили: 20
У нас с: Aug 2014
Сообщение: #15
RE: Простой и с отличной повторяемостью усилитель для наушников
begemot писал(а):
shkal писал(а):ток покоя выходного повторителя
Судя по номиналам в схеме -200-220мА
симуль рисует 200mA

художник творит для тех, кто имеет похожую/близкую конструкцию мозга, позволяющую воспринимать созданное
01-20-2016 01:20 PM
Найти все сообщения
nazar Не на форуме
Posting Freak
*****

Сообщений: 2,515
Сказал спасибо: 204
Поблагодарили: 643
У нас с: Apr 2014
Сообщение: #16
RE: Простой и с отличной повторяемостью усилитель для наушников
burnway писал(а):верхний транзистор || нагрузке включен жеш.
йес, вот представь что его сопротивление меняется от 0ом до дохерища ом перераспределяя ток ШСТ между ним и нагрузкой
burnway писал(а):3x330uF - они же по сути разделительные конды, хватает такой ёмоксти чтобы бас не срезался ?
вполне, при желании их можно конечно и чуть больше поставить.

"Прямо или косвенно, но все вопросы, связанные со звуком, должны решаться ухом как органом слуха: оспаривать заключения, которые даются ухом уже не приходится" лорд Рэлей (Дж. У. Стретт)
01-20-2016 01:22 PM
Вебсайт Найти все сообщения
1 пользователь сказал спасибо nazar за это сообщение:
burnway (01-20-2016)
russ3000 Не на форуме
Member
***

Сообщений: 59
Сказал спасибо: 14
Поблагодарили: 2
У нас с: Nov 2014
Сообщение: #17
RE: Простой и с отличной повторяемостью усилитель для наушников
А на входе индуктивности ?
01-20-2016 01:49 PM
Найти все сообщения
nazar Не на форуме
Posting Freak
*****

Сообщений: 2,515
Сказал спасибо: 204
Поблагодарили: 643
У нас с: Apr 2014
Сообщение: #18
RE: Простой и с отличной повторяемостью усилитель для наушников
Синфазник

"Прямо или косвенно, но все вопросы, связанные со звуком, должны решаться ухом как органом слуха: оспаривать заключения, которые даются ухом уже не приходится" лорд Рэлей (Дж. У. Стретт)
01-20-2016 02:50 PM
Вебсайт Найти все сообщения
wired Не на форуме
wired
*****

Сообщений: 1,180
Сказал спасибо: 168
Поблагодарили: 87
У нас с: Apr 2014
Сообщение: #19
RE: Простой и с отличной повторяемостью усилитель для наушников
б̥̫̥̙̖ͧ̀ͫ́͐л̘̖̦̙̼̘͍̭̰̗̝̞͓͌̎ͫͣ͑ͪͭͥ̀͒͐̐е͈̪̥̮̤̇ͨ̓̇ͣ̾̔́ͧ̓̂̇͐͒̍̈́̊̚ͅа̮̞͔̫̩̯͕͕̭̺̣̩̋̋ͬͫͅ​̲̝т̥̬̞̲͖͕̩̩̠͚̠̓͂̈́̽̎͋ͩͥͧ̓͊͌̂ͫͬ̈́ͪ̈̚ͅь̘̩͙͕̻̦̪̠̼̜̼̾̆ͨ̓̆̈́͆ͯ̆͊͗̏́ͨ͌̚̚ а шо в банальном ПДФе никак схему не вьіложить?
01-20-2016 02:58 PM
Найти все сообщения
russ3000 Не на форуме
Member
***

Сообщений: 59
Сказал спасибо: 14
Поблагодарили: 2
У нас с: Nov 2014
Сообщение: #20
RE: Простой и с отличной повторяемостью усилитель для наушников
Так в таком варианте и дорисосывать мона
01-20-2016 03:25 PM
Найти все сообщения
